多功能局部放电检测仪（MB-2505B）

随着局部放电检测工作的不断推广与深入，检测设备的功能及现场使用 便捷性已逐步成为影响现场工作的重要因素。为了提高检测效率，在兼顾检测功能的基础上，简化操作，民邦公司推出的MB-2505B型局部放电测试仪。该设备集成了特高频（UHF）、接触式超声波（AE）、空气式超声波、地电波（TEV）、高频脉冲电流（HFCT）等多种检测技术，实现对开关柜、电缆、GIS和变压器等多种设备局部放电状态检测。设备提供放电幅值、周期图谱等多种检测功能，较好地配合检测人员评估被测设备的局部放电状况；提供RFID电子标签、温度、湿度检测功能，降被测设备资产信息、环境信息有效统一；配备后台分析软件，有效实现检测数据长期保存、分析和管理。

适用范围

本产品主要适合于各种电压等级GIS、开关柜、电缆、变压器等电气设备局部放电检测。

产品功能特点

设备可应用满足国网相关技术要求的加密储存卡对检测数据进行加密，确保数据安全传输到国网生产管理系统（内网）。

具备特高频、接触式超声波、空气式超声波、地电波、高频脉冲电流五种检测功能。可外接超声波聚波探头检测和超声波柔性探头检测。

多种同步方式，包括内同步、光同步、无线电源同步。

空气式超声波、地电波检测技术集成于检测主机内部，便于携带和使用。

地电波可独立检测也可与空气式超声波联合检测，联合检测可同时显示二者的检测结果并可一并保存。

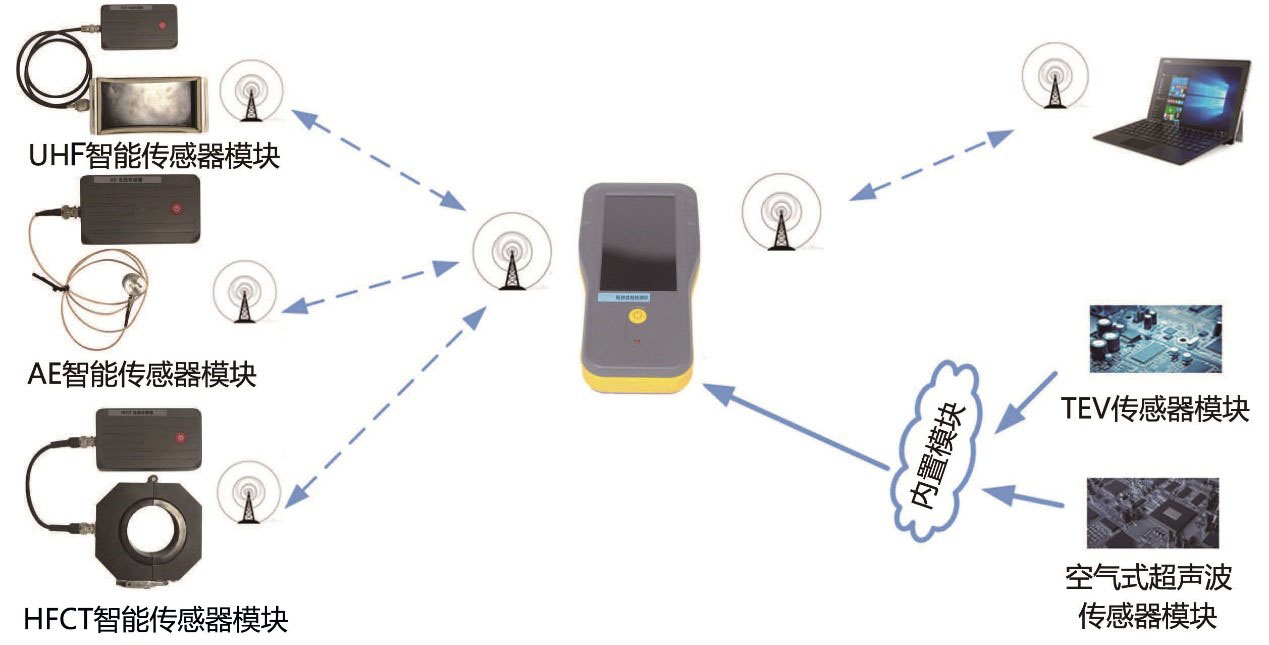

特高频、接触式超声波和高频为智能传感器模块。模块集成传感器和信号处理系统，实现幅值检测、图谱检测及其他特征参量计算，与检测主机之间通过无线通信方式交互信息。

设备涵盖了幅值检测、连续柱状图、PRPS和PRPD图谱、四参量、风行图谱、波形图谱等多种检测功能。

采用多种颜色来指示放电严重程度，可对报警阀值设置。

具备故障的诊断功能。

可对UHF、HFCT和AE的检测结果进行单位转换。

具备智能巡检功能，提供多种方式满足不同的现场应用，实现检测数据与检测对象和检测位置的一一对应。

提供通过RFID电子标签和二维码扫码的自动识别功能。

提供任务单人工选择功能；

提供人工录入任务信息的功能；

设备支持温度、湿度等环境参量的自动检测和记忆保存功能。

采用外差技术，使用耳机可以实时监听局部放电的超声波信号，输出音量可独立调节。

具备超声波信号的录音保存功能。录音时间可设置。

各检测技术均具备PRPS图谱的录波功能，并可在后台软件进行回放。录波时间设置。

支持可见光拍摄功能：各种检测数据、图谱文件、录音文件、录波文件、可见光文件存储于检测主机中，并可以查看。各种数据文件与被测对象的相关信息进行对应。

设备支持蓝牙、WIFI、4G/3G网络等多种通信方式。

可通过无线等多种技术与配套后台软件进行通信，传输数据。

设备无线传感器与检测主机间采用分体设计，体积小，重量轻，操作简单，便于携带。

配备Windows平板，安装后台分析管理软件，实现移动式工作要求。

后台分析管理软件实现台账管理、检测路径规划、任务单管理、检测数据管理和诊断分析、综合应用、录波及录音回放等功能，可根据用户需求定制各种检测报告和数据文件格式。

技术参数

1、主机

显示屏： 5.5寸

外同步接口：USB接口

数据存储：支持SD卡存储导出

连续工作时间：8小时

重量：≤2kg

2、TEV检测

频率范围：3～100MHz

测量范围：0～68dB

精度：±1dB

分辨率：1dB

脉冲最大值（1秒）：30000个

3、超声波检测

传感器类型：空气式

检测范围：-10dBuV～70dBuV

灵敏度：-68dB（40.0kHz时，0dB=1 Volt/μbarrms SPL）

精度：±1dB

分辨率：1dB

放大增益：60-100dB可调

外差频率：38.4kHz

4、HFCT检测

传感器带宽：100KHz-30MHz

传输阻抗：≥8mV/mA

检测范围：0～300mV

放大增益：20-80dB可调

分辨率：0.1mV

5、特高频（UHF）检测

检测带宽：300～1500MHz

平均等效高度：≥10mm

测量范围：-80dBm～-20dBm

精度：±1dBm

6、AE检测

设备带宽：10kHz～200kHz

检测范围：0～300mV

放大增益：50dB～70dB可调

精度：±1mV

分辨率：0.1mV

7、运行环境

操作温度： -15 ~50℃

湿度： ≤ 95%

国际防护等级：IP54
