应用意义

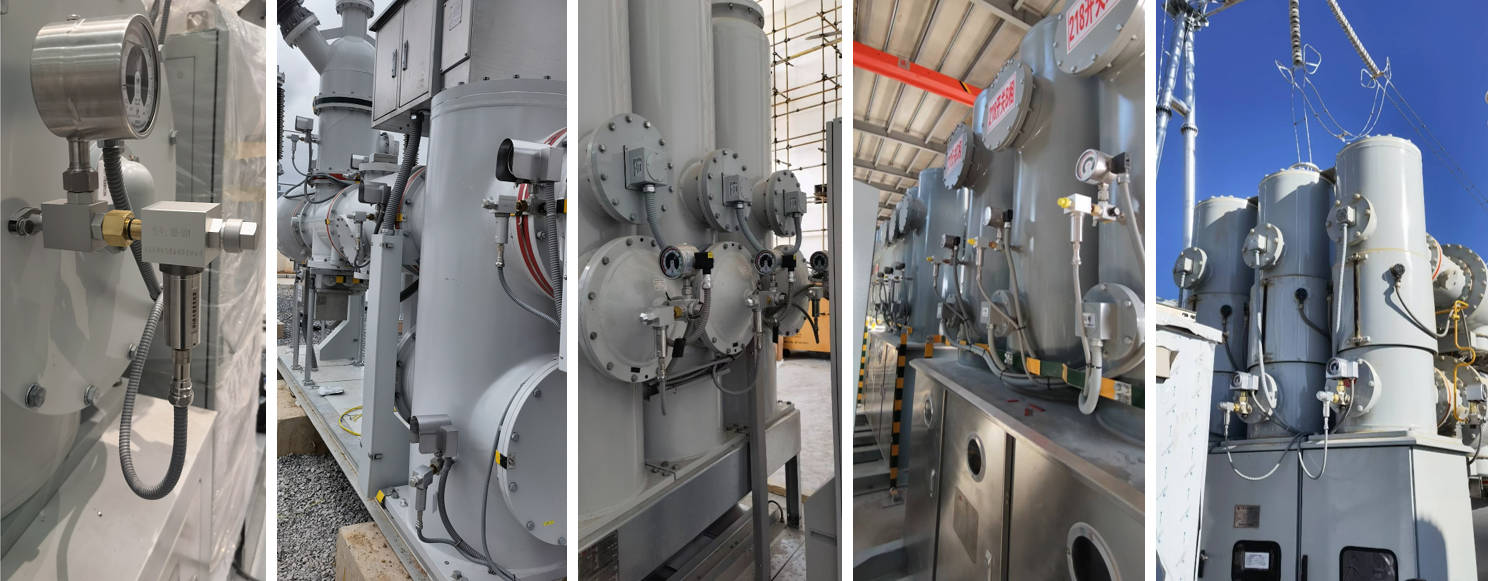

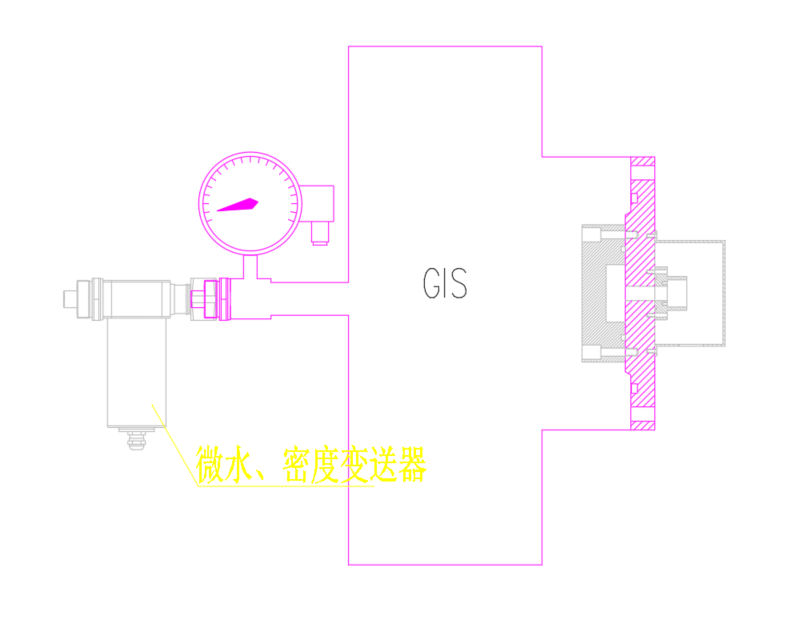

随着国内电网和电厂建设规模的扩大，SF6气体绝缘电气设备应用数量越来越广泛。为确保SF6电气设备运行安全，必须对设备内部气室的SF6气体状态（压力、密度、微水、温度等）进行严密监控。目前设备厂家通用的做法是在气室接口处加装机械式密度继电器，同时配备在线式微水密度传感器，这样既能减轻现场人工巡视、抄表等工作量又能实现自动预警并与机械表相互印证。

基本作用

实现全站SF6气体密度、温度、压力与微水量一体化实时在线监测。微水量与SF6气体温度、压力、密度一体化采集装置，可通过数据总线组网的方式将各个监测点的监测量上传至后台系统。实现气体密度降低在线报警、微水含量超标提示、自动保存数据和生成历史曲线，自动生成数据报表。可减少人员巡检和抄表工作量，实现故障预，为用户定期检测设备提供参考数据。减少停电次数和时间，获取最大经济效益。

功能特点

1. 在线监测高压开关设备中SF6气体的温度、压力、密度、露点和微水值；

2. 系统预留RS-485/CAN 总线通讯，将监测数据实时上传至后台软件或监控中心；

3. 系统可预设值或用户给定值自动启动低压报警和闭锁装置；

4. 系统实时采集并在就地显示中设备记录SF6气体的温度、压力、密度、露点和微水值；

5. 系统自动绘制SF6 气体压力、密度、露点和微水值的趋势图；

6. 系统自动记录报警、闭锁状态的各项参数并传送给中控机，供维护参考；

7. 全封闭设计，防水防尘，抗干扰，适用于室外和低温环境；

8. 高精度与可靠性：变送器采用进口高稳定性传感器，传感器经变送器内部电路板的修正、补偿，其输出线性度好，精度高；

9. 多种阀门接头，安装拆卸方便，节约维护费用；

10.变送器能在不影响主设备状态下投运、退出，不影响主设备的正常运行；

技术参数

湿度指标：

测量范围：-60 ℃～＋20 ℃

测量精度：± 2℃

报警门限：50~500ppm(可调))

温度指标：

测温范围：-40 ℃～＋80 ℃

温度测量精度：± 0.5℃

密度指标：

测量范围：0.01～1.2MPa 或定制

测量精度：±3％ F.S.

报警门限：0.45 MPa (可调)

闭锁门限：0.40 MPa (可调)

其他指标：

通讯接口：隔离型RS-485/CAN

通讯速率：9600bps

电源电压：DC18～36V

被测气体： SF6, SF6 /N2 混合气

工作环境：温度:-30 ℃～＋65 ℃    湿度:≤95％RH

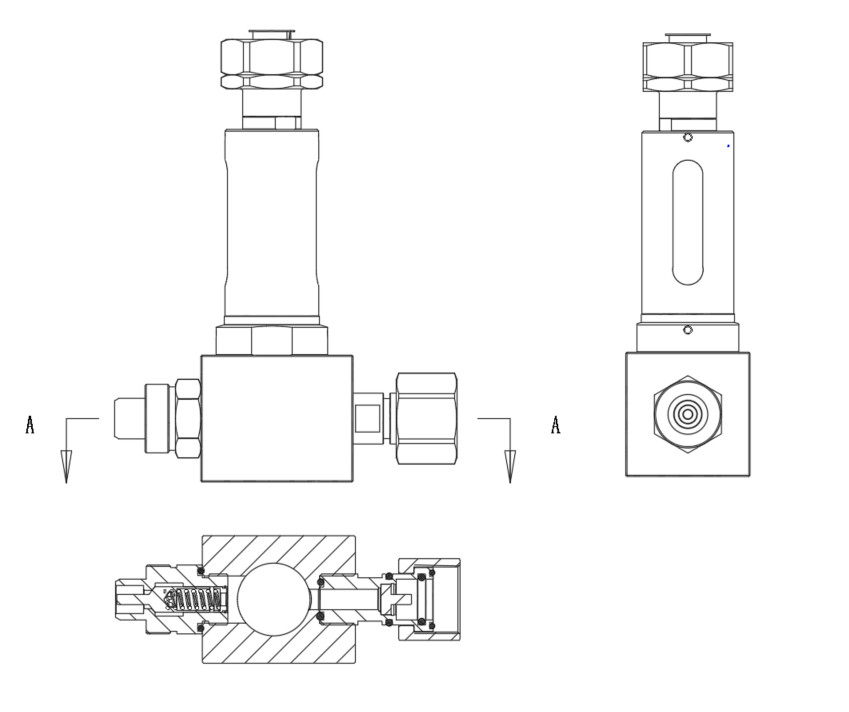

设备接口：M27*1.5螺纹  M45*1.5螺纹（根据开关厂定制）
