应用意义

金属氧化物避雷器在运行中逐渐老化,出现潜在故障,在预防性试验中可能难以及时发现。避雷器在线监测系统应用后，可随时掌握避雷器运行状态,及时发现可能出现的异常情况和事故隐患,采取预防措施,及时进行检修。

基本作用

金属氧化锌避雷器是电力设备的关键设备之一，流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。通过对避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现金属氧化锌避雷器潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

功能特点

采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量；

采用动态相量补偿算法，实现高精度测量信号分析；

采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”；

采用分布式测量结构，即就地测量、数字传输；

带电安装，即不需要主设备停电安装，方便、快捷的接入系统；

测量数据通过RS485与IED进行数据通信

技术参数 1

◇ 全电流测量范围：0.050～5.000mA

◇ 全电流测量误差：±（标准读数×1%+5μA）

◇ 记录放电动作累计次数:0～99次     正确率: 100%

◇ 放电动作计数响应值:  4/8μS ≥50A(峰值)

◇ 供电电源：DC24V

◇ 通信接口：RS-485

◇ 通信协议：改进型Modbus，RTU传输

◇ 波特率：9600bps（可根据用户要求定制）

◇ 防护等级：户内IP31，户外IP55

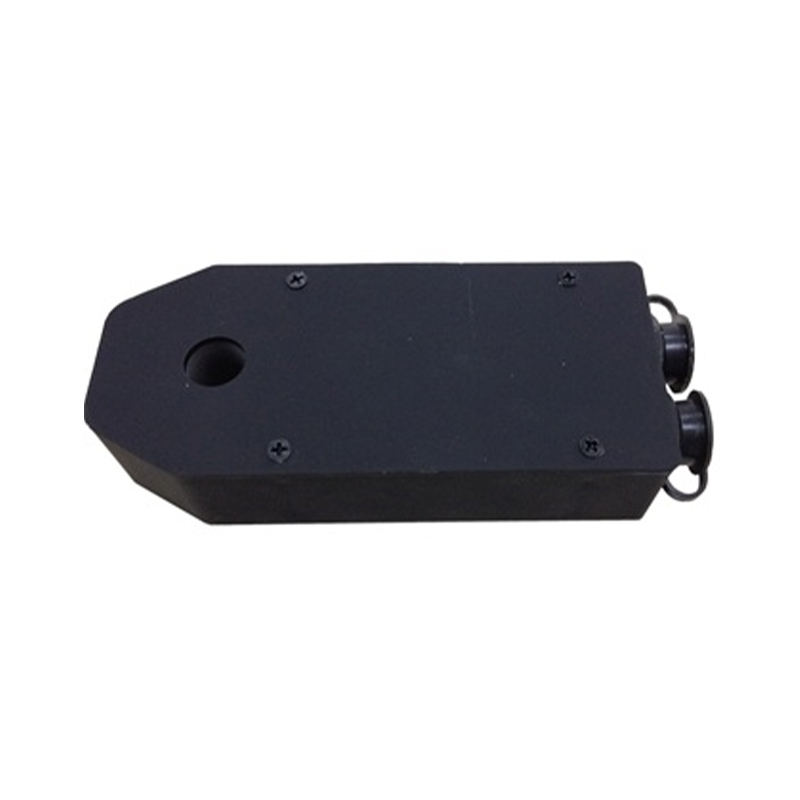

MOA电流监测器

MOA电流监测器主要用于实时、在线监测避雷器的全电流、放电电流和累计动作次数。

MOA电流监测器采用无残压全隔离的电流取样方式，主要由电流互感器、A/D转换、单片机以及RS485通信模块组成，电流互感器选用单匝一次穿芯电流互感器，将测量结果用总线进行传输。该MOA电流监测器采用先进的补偿技术，所以通用性好,可互换测量。

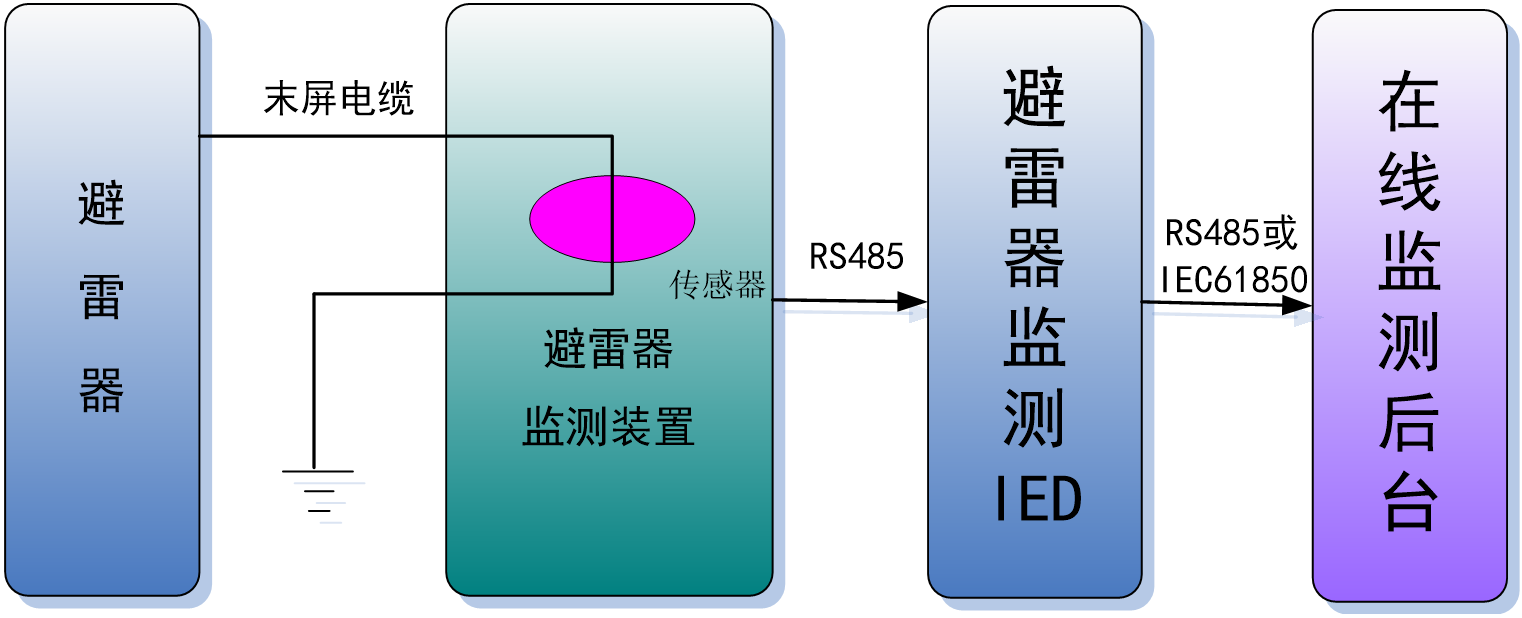

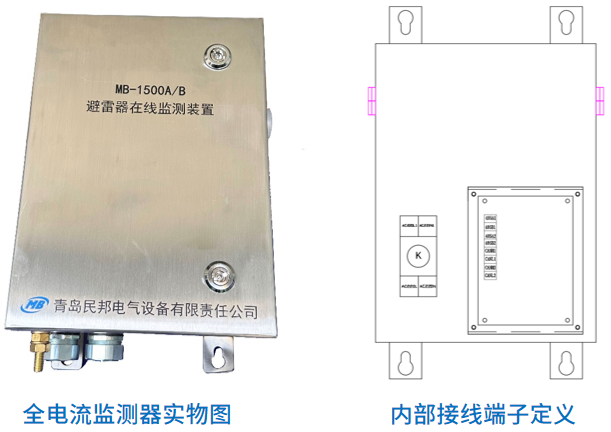

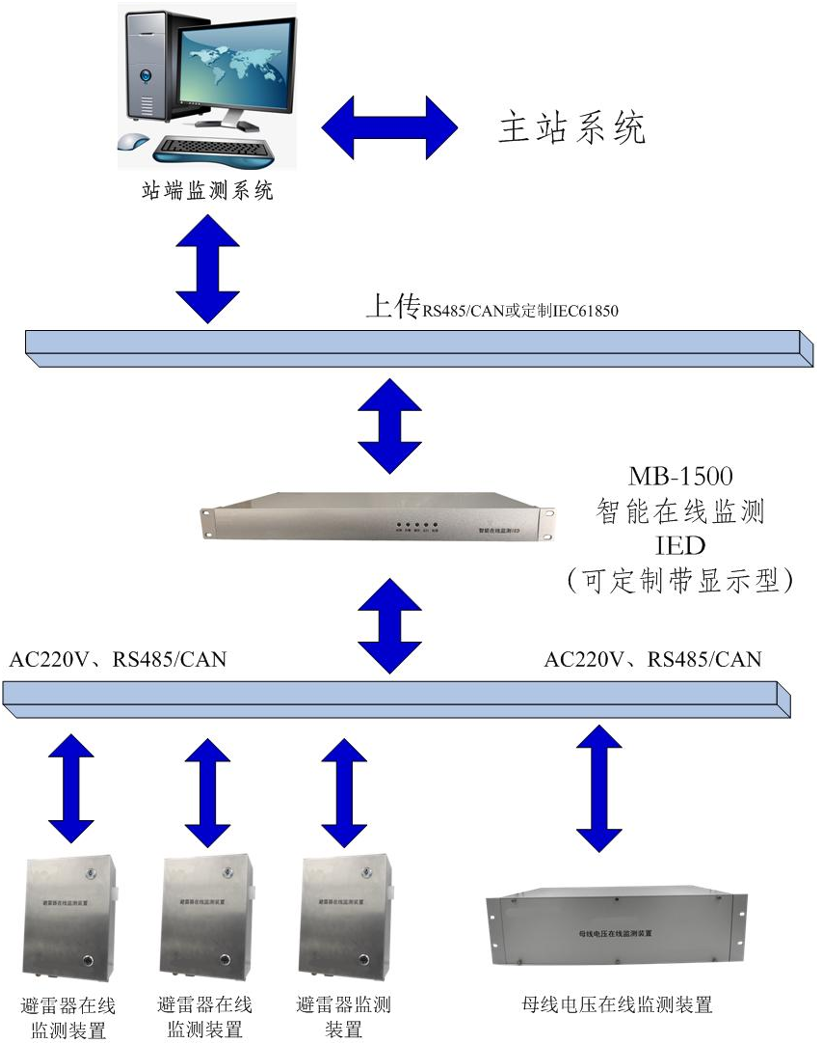

MOA电流监测器及接线示意图

技术参数  2

1.全电流测量范围： 0.1mA～650mA，测量精度±1%或10μA

  阻性电流测量范围： 0.01mA～650mA，测量精度±1%或10μA

2.系统频率测量范围：45～65Hz，测量精度±0.001Hz

3.雷击次数记录：0～255，年月日时分秒

4.温度：-30℃～80℃，±0.5℃

5.湿度：0～100%RH，±3%

6.母线电压测量范围：35kV～1000kV,  测量精度0.5%

7.谐波电压测量范围：3、5、7、9次，测量精度±2%

8.外型尺寸为：325*240*160mm（L*W*H）

9.数据通信：RS485结构，网络速率为：≤9600bps

全电流监测器参数  避雷器在线监测母线电压在线监测装置实时采集避雷器所在母线三相PT的电压幅值、相位及频率，采用四只高精度有源零磁通穿心式互感器，一只用于参考电压采集，三只用于ABC三相母线电压采集，运用数字滤波算法，摒除模拟滤波器带来的“零漂问题”，具有检测环境温、湿度功能。数据通过RS485实时上传至IED。

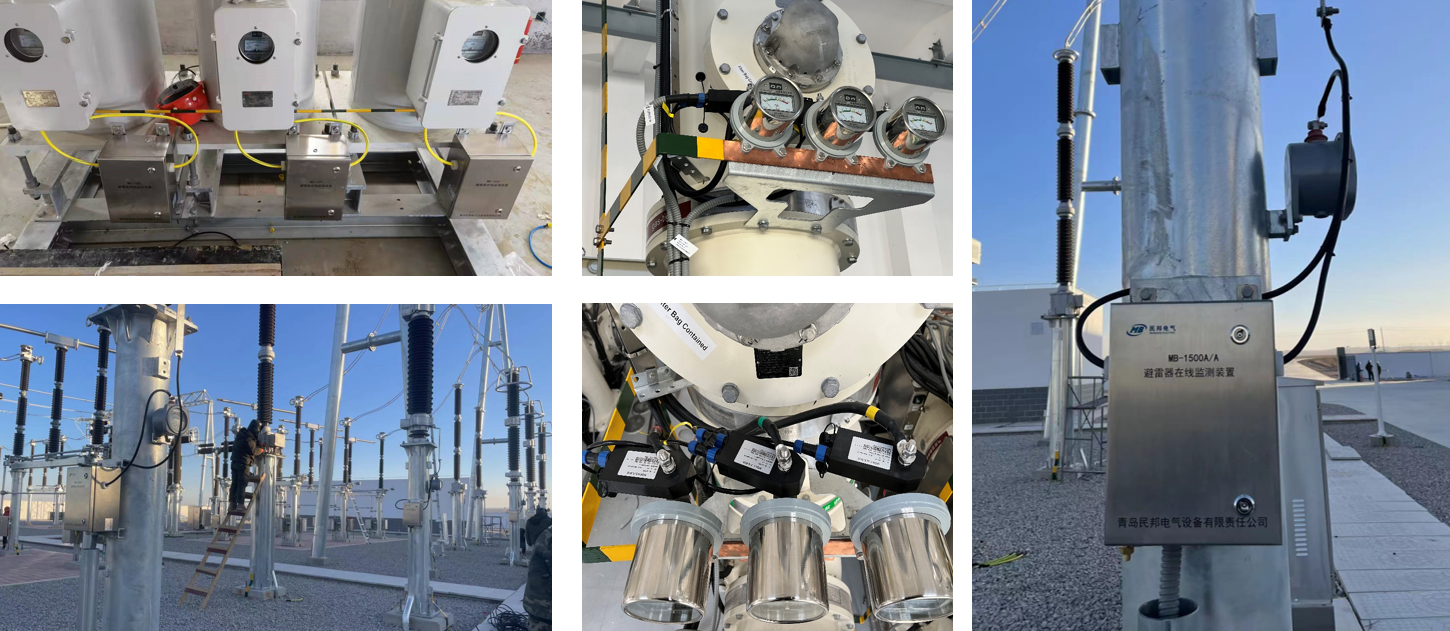

现场安装图
