应用意义

由于GIS复杂的结构和高压电场环境，传统的故障诊断方法难以准确地检测设备的健康状态和预测潜在的故障风险。而GIS局部放电在线监测系统通过采用先进的传感技术和数据处理方法，能够实现对GIS内部电场的监测，并对局部放电信号进行实时分析和预警，从而可以在设备出现故障之前进行精确的预测和预警，为电力设备的健康运行和事故预防提供了有力的技术支持和保障。

基本作用

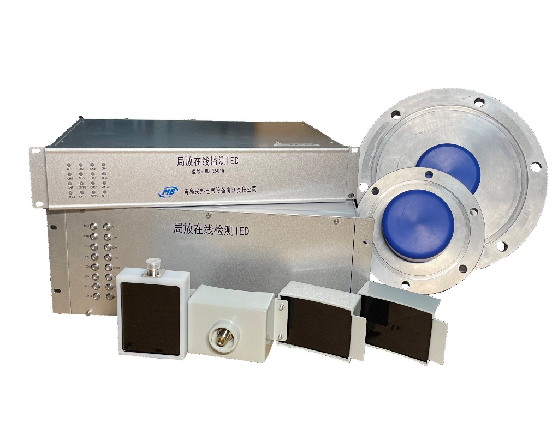

GIS局部放电在线监测系统是一种用于电力设备故障诊断的系统，其主要功能是通过对GIS设备进行实时监测和分析，及时发现和预防可能会导致设备故障的问题，从而确保电力设备的稳定、安全运行。该系统可以在GIS设备运行过程中实现对局部放电情况的监测，反映设备本身的性能和状态，从而能够有效地预测和预防设备故障的发生。

功能特点

抗干扰能力强，监测数据准确：局放监测采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；并配有模拟数字混合滤波功能，实现强干扰环境下局部放电在线监测。

存储量大，数据备份方便：在数据保存周期不小于1分钟的情况下，可连续保存数据的时间不小于3个月，并且可随时利用笔记本或计算机通过网络上载数据，进行数据备份。

最大放电量、当前放电量、放电次数等局放参数的分析与计算，Q-Φ-t图、n-t图、Φ-t图等多种图形显示方式。

具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能。

可根据现场环境收集背景图谱和典型放电图谱，导入图谱库存储为典型图谱，实现智能对比和诊断功能。

检测到达到报警值的异常信号时系统自动触发，收集异常信号并保存图谱数据。

主机信号采样频率为200M,单通道数据采样速率不小50M。

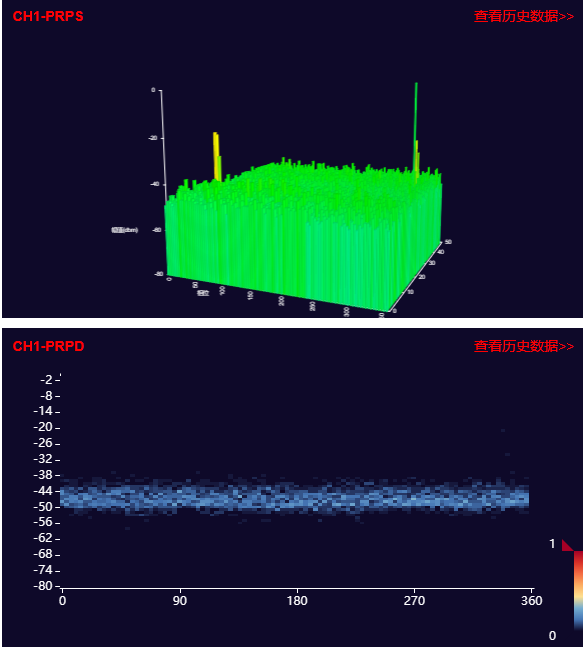

可以根据需求设置自动触发时间自动存储PRPD、PRPS图谱，也可以选择实时保存图谱。

信号同步方式有内部时钟同步和外部电源同步,具有固定相位和相位轮移模式。

可选择信号峰值、信号均值、放电密度及三维图谱模式并支持查看存储数据。

系统具有信号远传功能,可接入综合监控后台或大数据。

技术参数

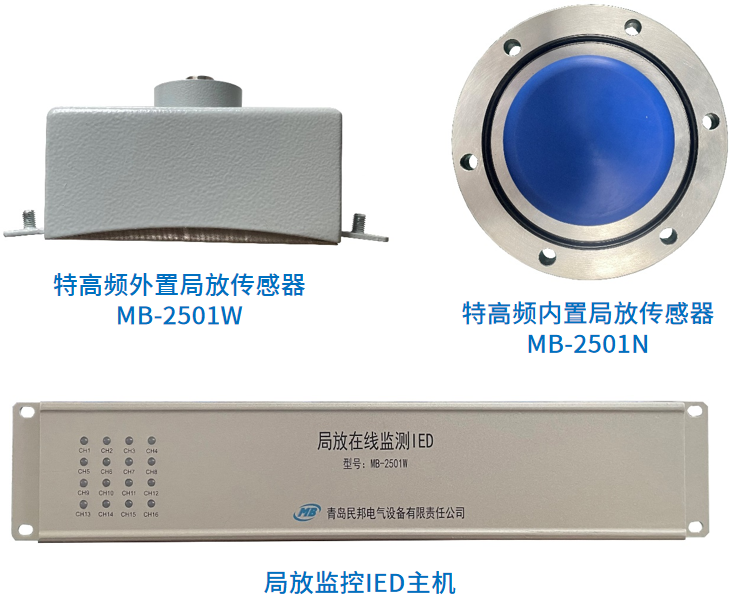

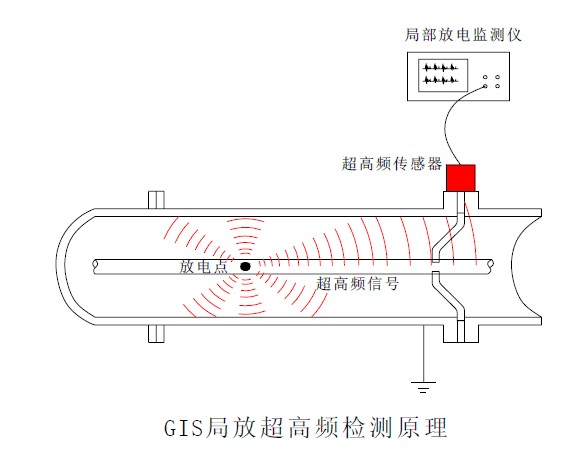

传感器：UHF局部放电特高频传感器

频带：300MHz～3GHz

信号传输方式：50Ω同轴电缆

检测灵敏度：-40dB  (0.1μW)以上（5pC）

测量范围：-70 ～ 20dBm

阻抗匹配：50Ω

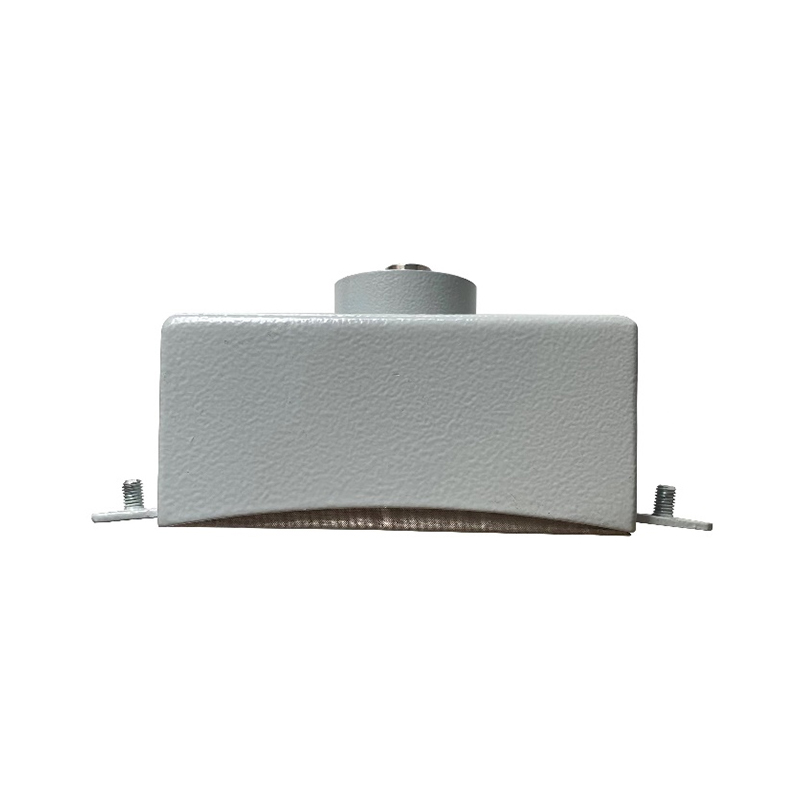

安装方式：外置式：为不锈钢扎带固定

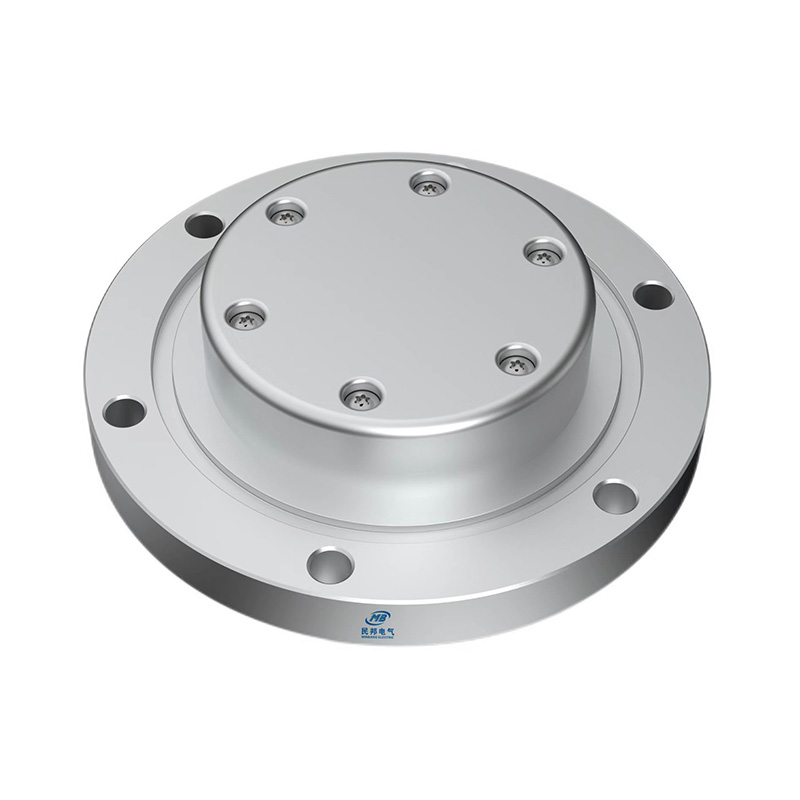

                 内置式：机械螺丝固定

防护等级：IP65

输出接口：N型

工作环境温度：-40℃～80℃

工作相对湿度：5%～95%，无凝露

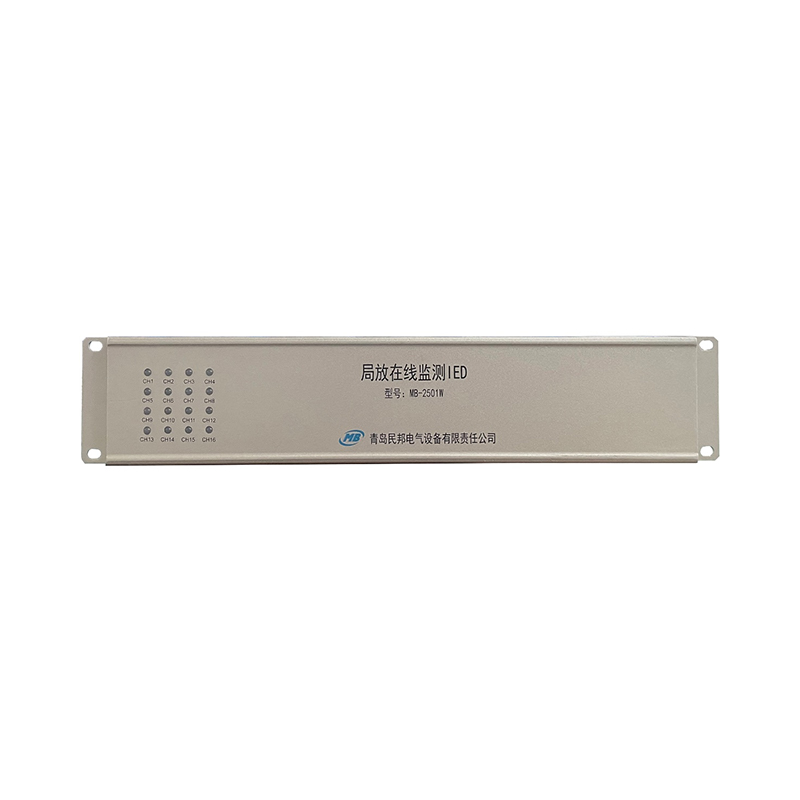

IED主机

1)  供电电源：220VAC /50Hz

2）保险丝规格：250V/3A

3）检测范围：300～1500MHz UHF

4）最低检测标准：低于-65dBm

5）时间轴分辨率：260㎲

6）通信速度：100Mbps

7）通信模式：RS-485/光纤

9) 过电压保护装置

11）尺寸（长*宽    *高）：标准2U和4U机箱尺寸

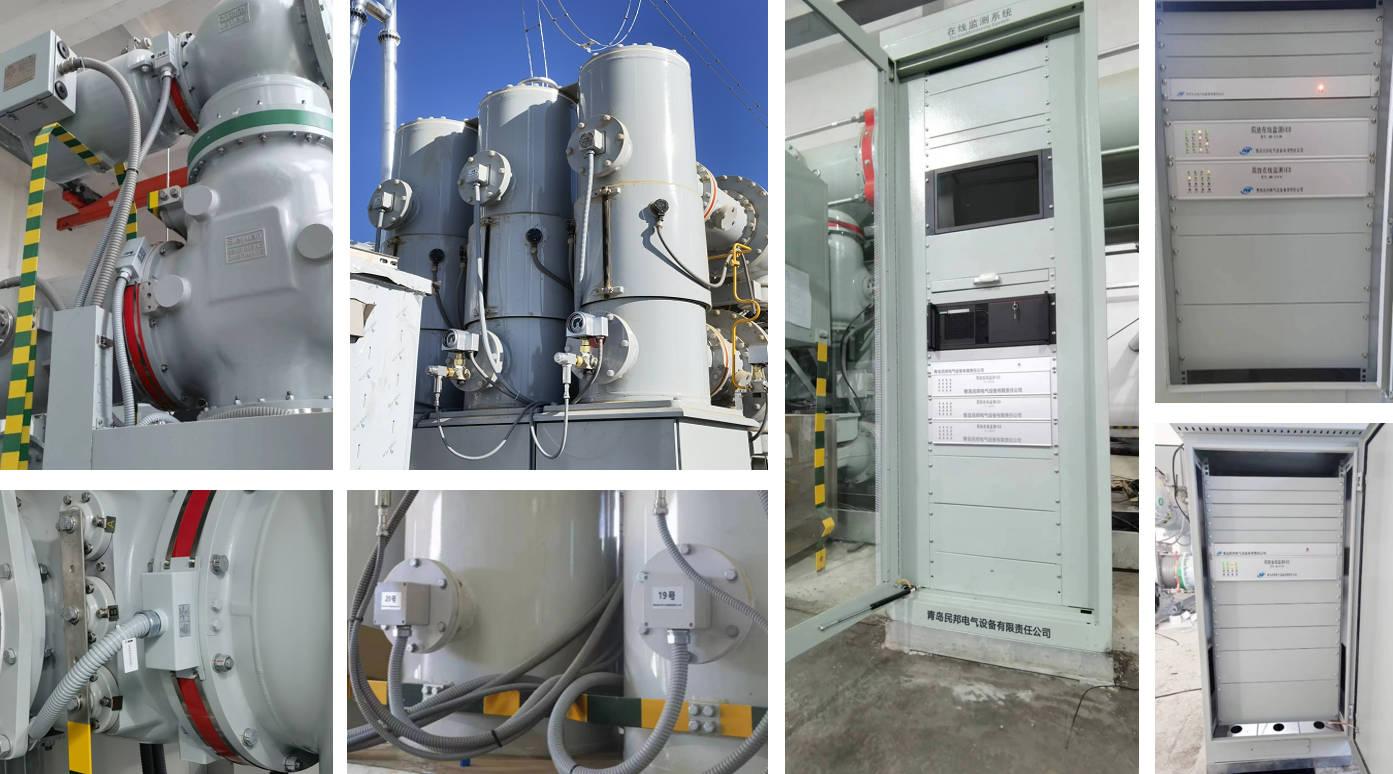

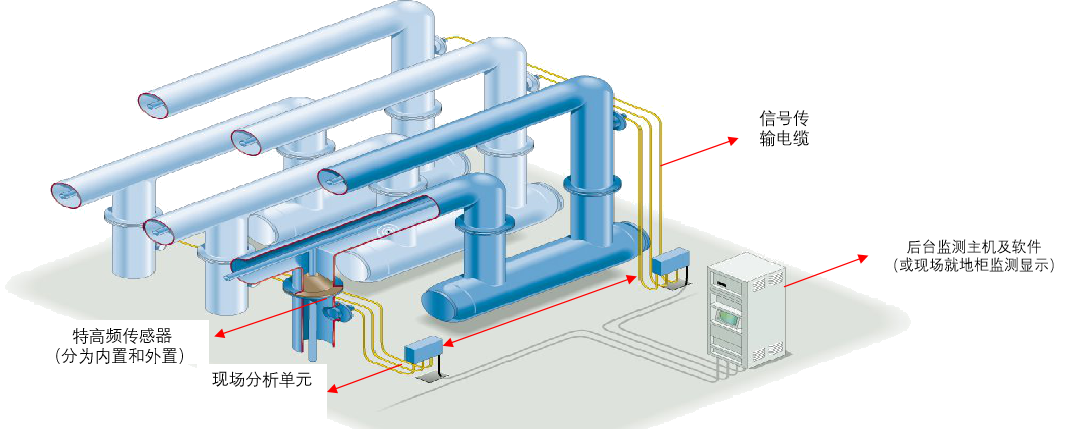

现场安装图
