应用意义

纯净的SF6气体无色无味无毒，且不燃，比重是空气的5倍。当装有SF6设备的配电装置室如GIS发生泄漏后，SF6气体在低层空间积聚到一定浓度后，如果工作人员进入室内，会发生大脑缺氧，甚至快速窒息等严重人身安全事故。另外，在电弧以及局部放电、高温等因素影响下，SF6气体会产生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水产生腐蚀性电解质，这些不仅对人身安全构成严重威胁，而且危害电气设备的正常运行。在《DL408-1991 电业安全工作规程（发电厂和变电所电气部分）》第八章规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度检测报警仪等监测装置。

基本作用

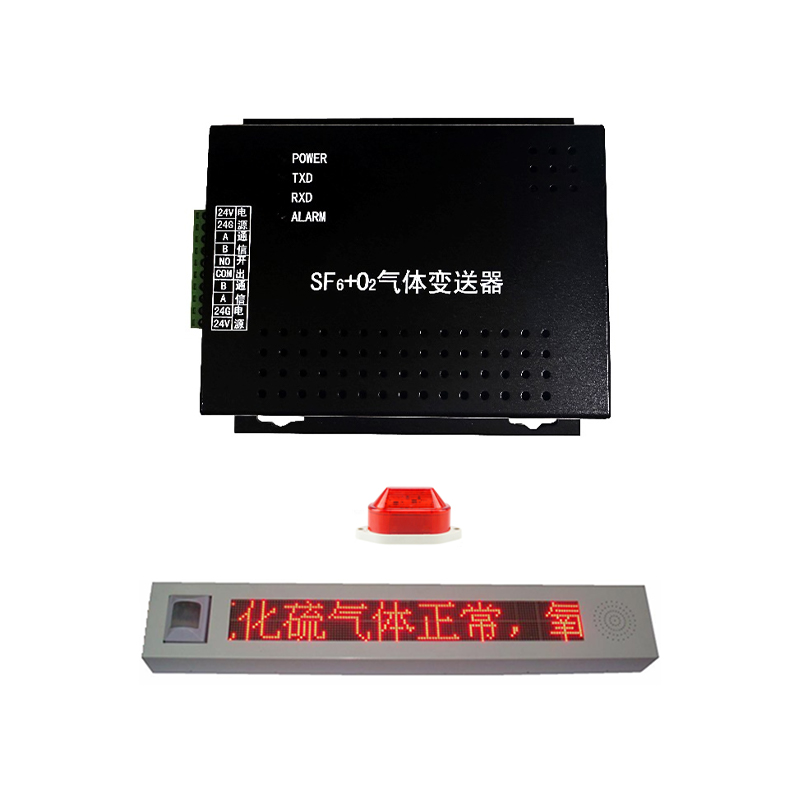

SF6气体浓度在线监测系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。

功能特点

环境中SF6气体浓度检测功能

环境中氧气浓度检测功能

环境中温、湿度检测功能

环境中所有监测点的遥测和遥信实时显示功能

环境中所有监测点报警信息实时显示功能

定值整定功能

SF6气体浓度超标和缺氧报警功能

缺氧或SF6浓度超标，强制排风功能

报警时风机自动启动功能

定时自动排风功能

手动强制开启或关停全部风机

历史数据查询、显示和存储功能

遥测值历史曲线趋势查询、显示功能

进入GIS室自动播报当前环境状态功能

不同区域多监测点配置功能

多点组网功能，可提供通讯规约与变电站后台数据库对接(预留)

提供通用通信接口，预留与后台监控及消防系统对接功能(预留)

报警信息存储、记录功能

声光、语音报警功能

远程报警功能

人体红外探测感应功能

数据远传功能

技术参数

工作电压：AC/DC 220V±10%,50Hz

功    耗： 额定电压下＜10W

精度等级： 2.5级

SF6气体浓度测量范围：0-5000ppm

SF6浓度超限报警点：1000ppm（国标值），精度＜5%FS

氧气含量检测范围：0-25%

缺氧报警点：18%（国标值），精度＜1%FS

温度检测范围：-30—+99℃(精度±0.5℃)

湿度检测范围：10-99%RH：精度±0.5％RH　　

风机输出电源接点：6A；         　

远传通信方式：485/Ethernet

现场主机外型尺寸(mm)：L330×W250×H65

SF6和氧气探测单元尺寸(mm) ：L162×W150×H38

温湿度探测单元尺寸(mm)：L162×W150×H38

监测历史数据存储能力：500万条；

触摸显示屏大小：7英寸

主机与探测单元安装方式：壁挂式

工作环境温度： -25℃～70℃

工作环境湿度： ≤95％

按照GB/T 17626规定和方法测试本装置的电磁兼容性能指标：

静电放电，4级

射频电磁场辐射抗扰度，3级

电快速瞬变脉冲群抗扰度，4级

浪涌（冲击）抗扰度，4级

射频场感应的传导骚扰抗扰度，3级

工频磁场抗扰度，5级

脉冲磁场抗扰度，5级

阻尼振荡磁场抗扰度，5级

电压暂降和短时中断抗扰度，60%UT，持续10个周波；

按照GB/T 11287、GB/T 14573规定和方法测试本装置的机械性能指标：

振动响应，1级

振动耐久，1级

冲击响应，1级

冲击耐久，1级

碰撞，       1级

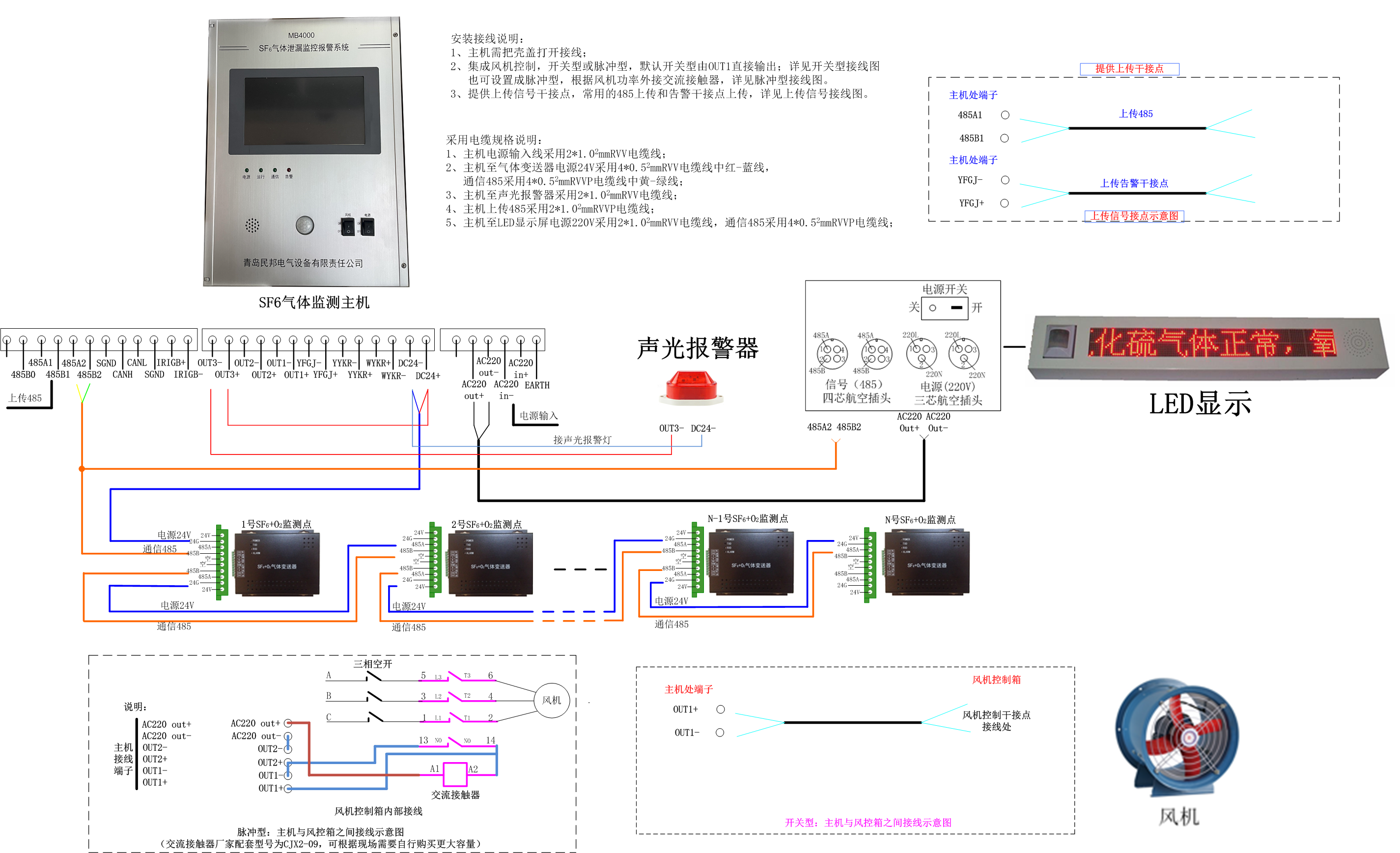

系统示意图

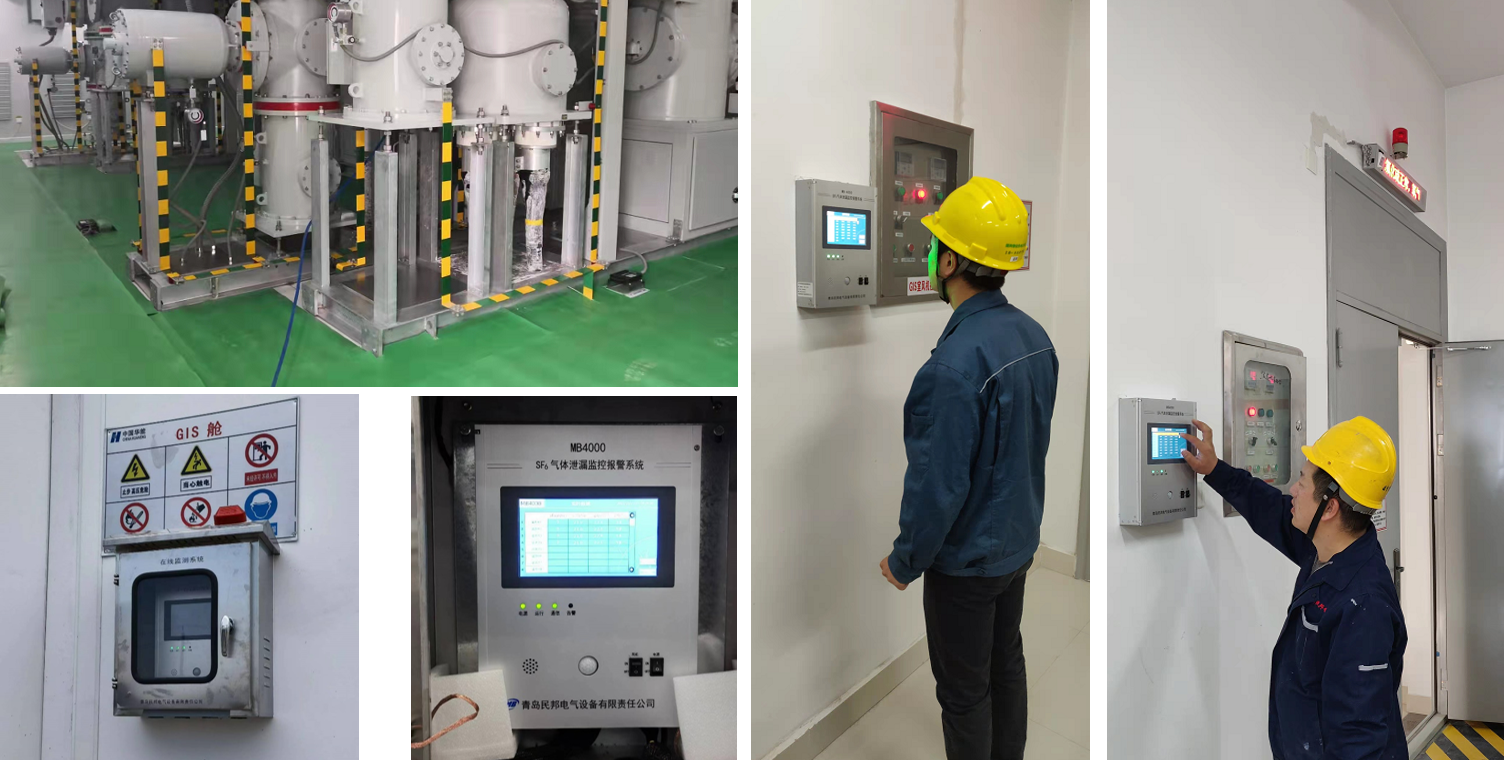

现场安装图
