应用意义

随着智能电网的快速发展，变电站自动化技术取得了很大进步，但在反映电气设备健康状况的状态监测方面还有所欠缺，不能做到真正意义上的无人值守。变电站中断路器是机械和电气动作频繁的设备，运行过程中易发生故障，易引起电网事故，从而造成较大的经济损失。

基本作用

MB3300断路器状态在线监测系统适用于110kV及以上电压等级的断路器在线监测。主要对GIS的分合闸及储能时间、电流、电压、储能状态、分合闸状态、振动、负 荷电流、行程、分合闸次数、分合闸速度、刚分刚合速度、三相非同期等参数 在线监测，实时评估机械特性的变化和发展趋势。

功能特点

☆  不改变GIS断路器本身结构、接线及特性。

☆  强大的故障诊断分析能力，给出故障类型和设备健康指数。

☆  支持监测分相和三相断路器。

☆  可选配操作电压监测，

技术参数

录 波 次 数：128次 使 用 寿 命：≥8年

监 测 回 路：A、B、C分相断路器分合闸线圈动作电流。

通 信 方 式： RS485、以太网、无线LORA、无线NB-IOT，IEC61850

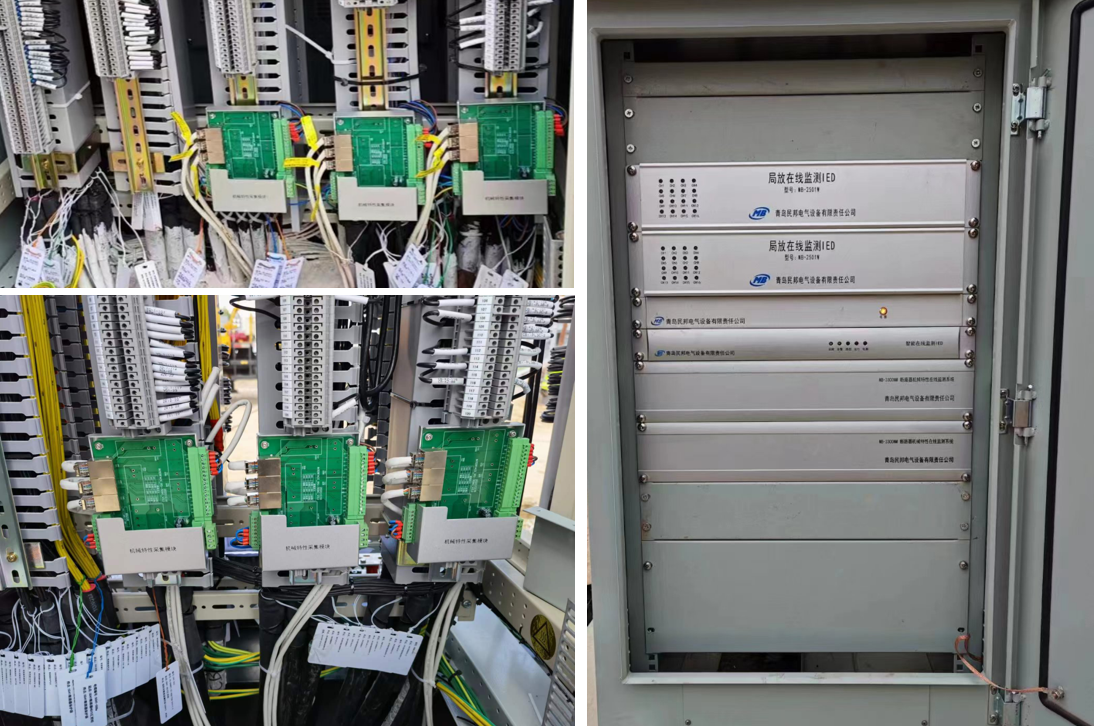

现场安装图
