应用意义

变压器在运行中虽然采取了必要的保护措施，但由于内部绝缘结构复杂，电场及热场不均匀分布等原因，运行中仍有事故发生。因此，为确保主变安全运行，人们发展了很多检测方法，油色谱检测是最为有效、灵敏的方法之一，不仅能发现故障、还能判断故障类型，故障的发展快慢。但是，色谱是定期取样进行分析的，对突发性故障难以发现，且分析过程繁杂，环节多，人为误差大。为此，为随时掌握设备的运行状态，检出突发性故障。开展变压器油中溶解气体在线监测技术(DGA)的研究，开发变压器油中溶解气体在线监测系统，对于电力变压器实现状态监测与状态维修具有十分重要的意义。

基本作用

变压器油色谱在线监测系统可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程 DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。

功能特点

可选择落地式或壁挂式两种结构。

1、色谱原理：可自制载气，免维护。

2、光声光谱原理：无耗材，免维护，非化学法，非色谱法， 免维护。

自加热设计、能够适应-40℃的运行环境。

H2、CO、CO2、CH4、C2H4、C2H6、C2H2等常规7气，

也可选配O2、N2、微水和铁芯。

技术参数

监测周期：手动和定时自动方式，自动可自定义设置时间。

脱气方式：真空脱气原理。

诊断系统：IEC60599、模糊三比值法、大卫三角形、立方图示法。

数据传输： RS485、以太网、 Modbus、61850等。

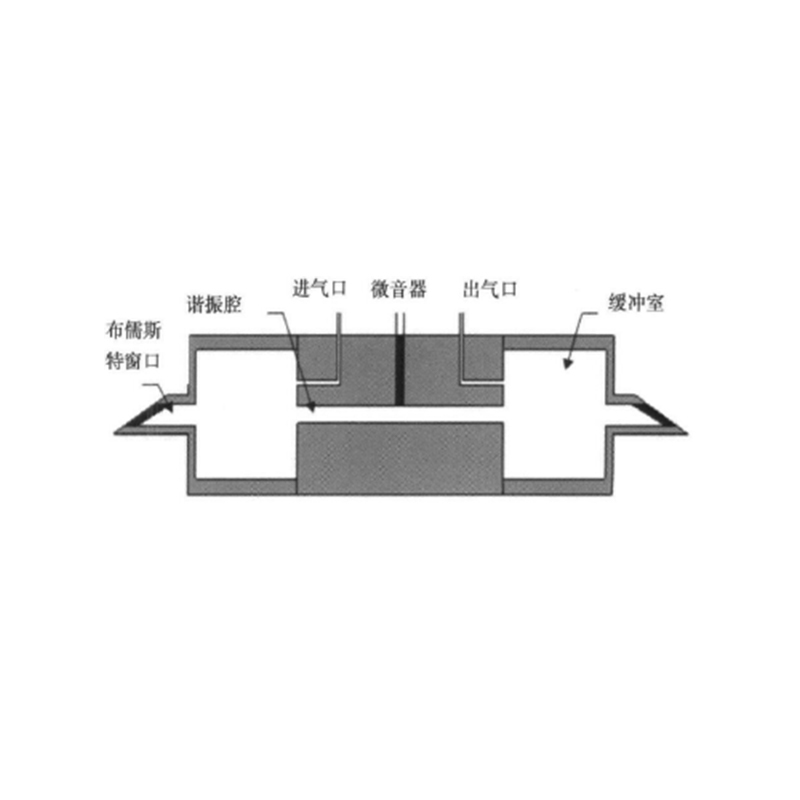

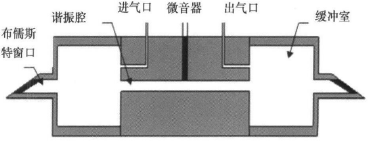

光声光谱监测原理

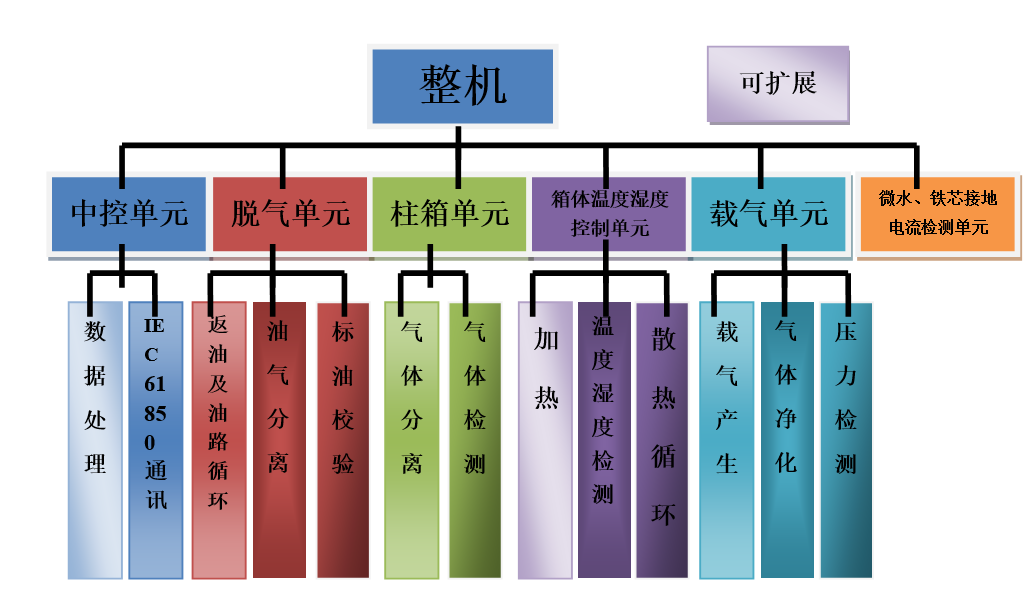

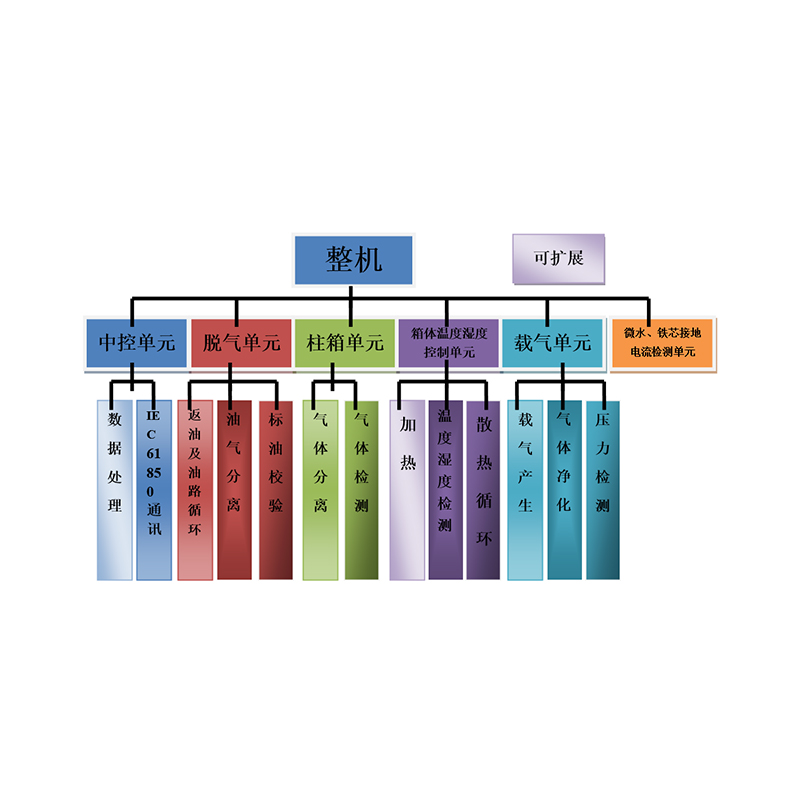

系统原理图

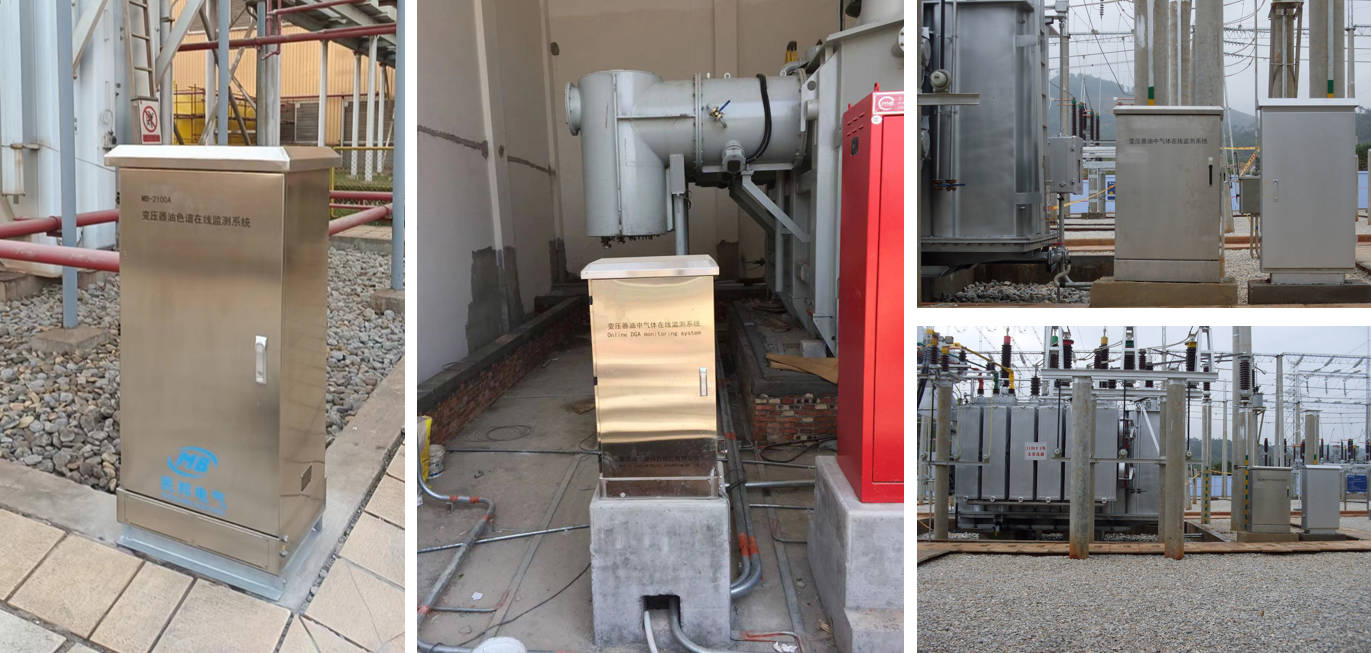

现场效果图

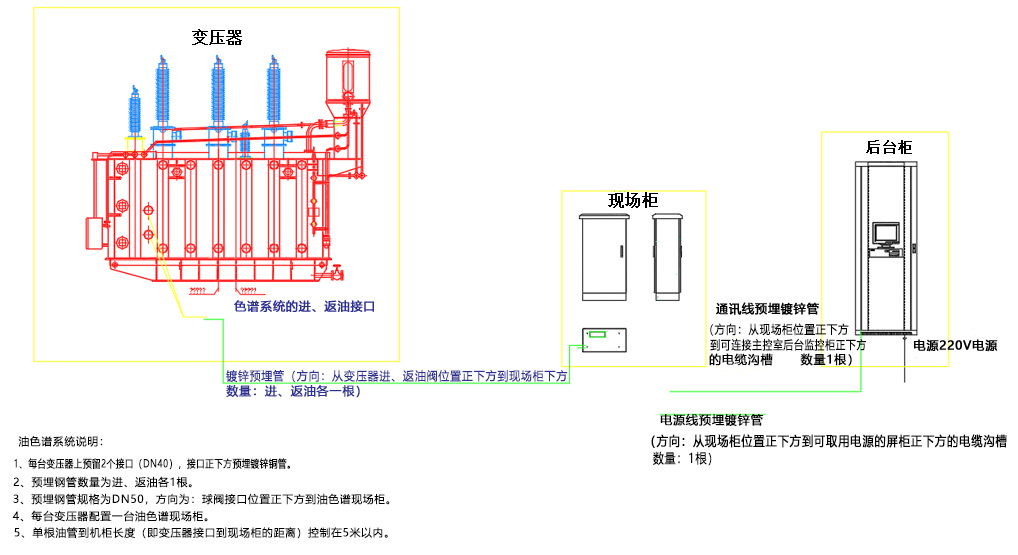

变压器油色谱在线监测系统连接示意图

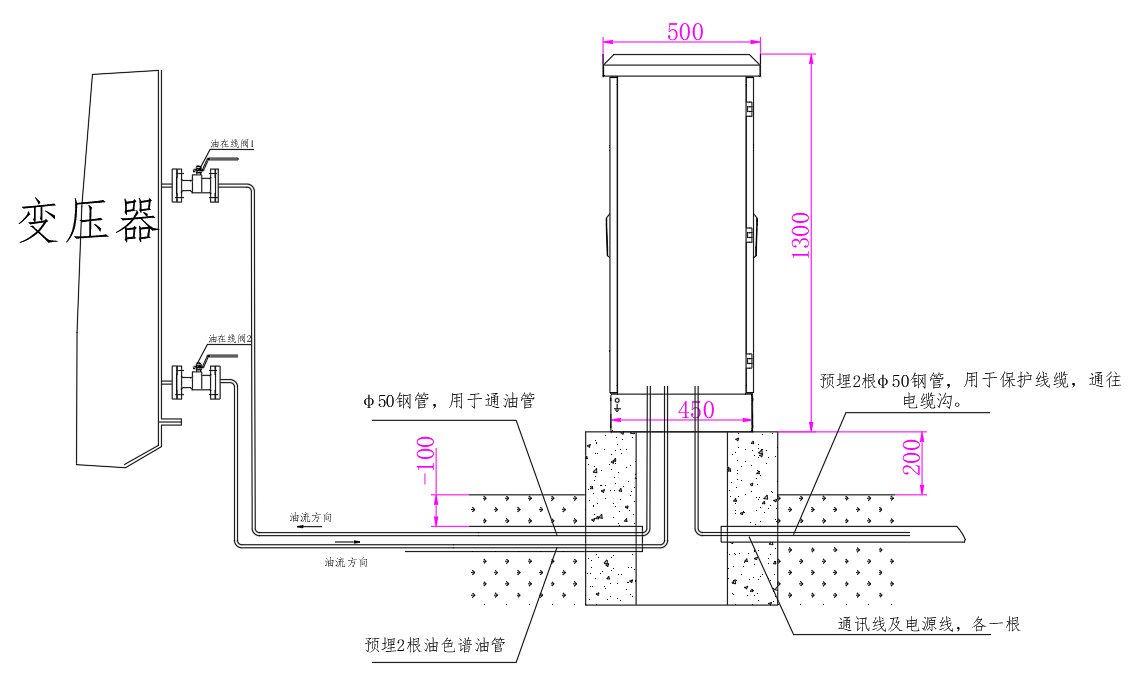

油色谱与主变连接示意图及预埋管

现场安装图
