应用意义

变压器局部放电在线监测技术对变压器安全运行及提高电网的供电可靠性具有重要意义。变压器是电力系统中的重要设备之一，随着电力系统的发展，电网电压等级的升高和变压器容量的增加，变压器的安全运行问题越来越受到重视。在变压器发生的故障中，绝缘问题占的比重很大。因此，对变压器局部放电实时在线监测并及时报警，对变压器安全运行及提高电网的供电可靠性具有重要意义。

基本作用

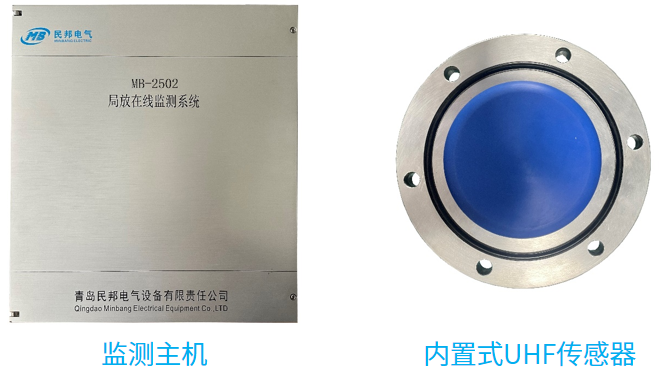

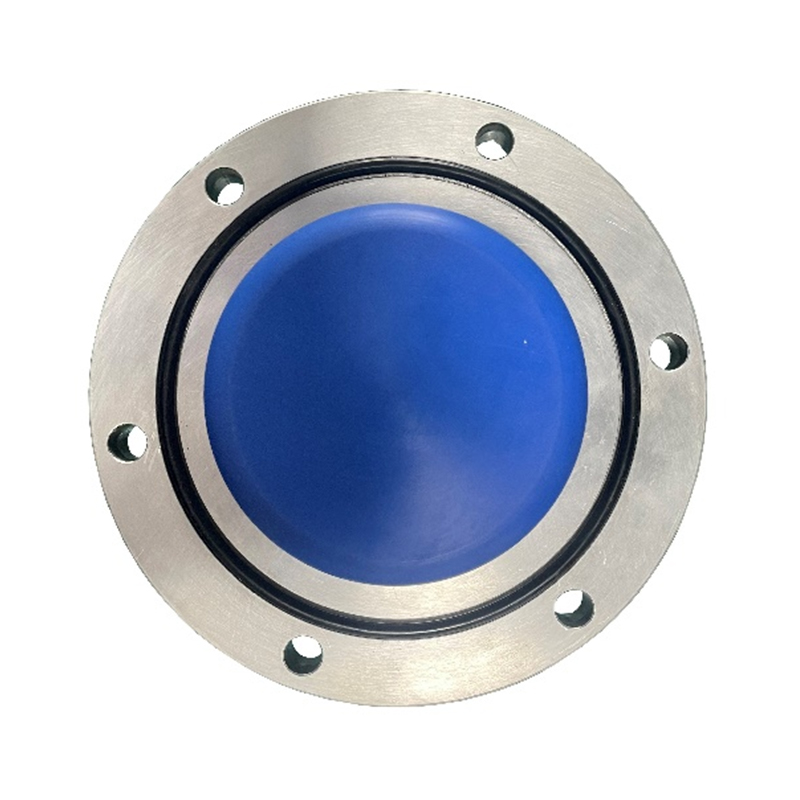

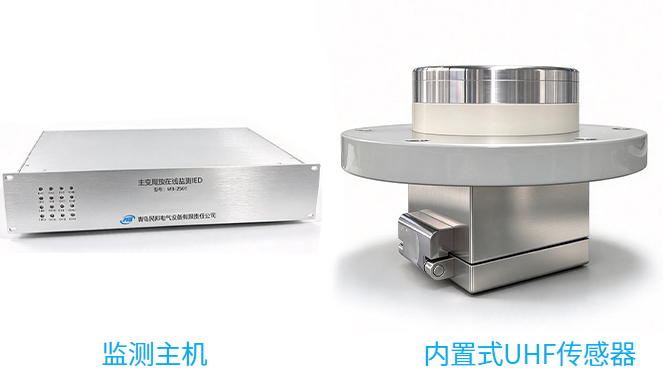

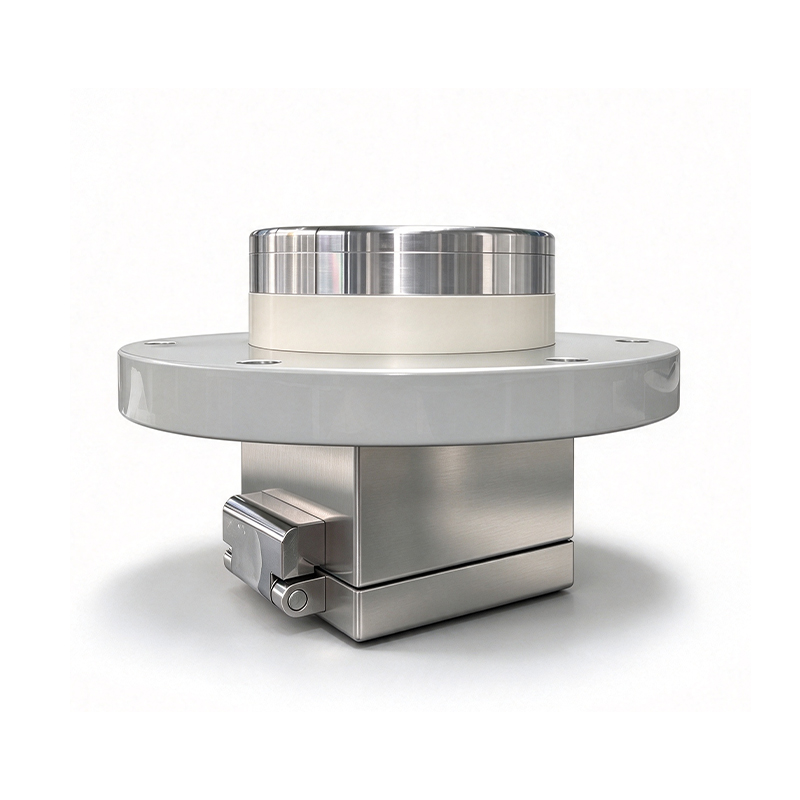

MB-2502型局部放电在线监测IED是一套变压器局部放电信号的在线监测装置，可以配置HFCT、AE、UHF等多种传感器，用于连续监测和分析变压器等多种高压电气设备。该监测装置独立完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列的工作。采用UDP/IP网络协议信号输出，可以直接连接到后台计算机，后台计算机上位机软件具有在线局放数据的记录、趋势图形显示、图形分析、统计分析等功能。

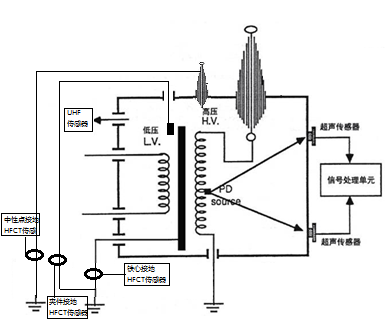

变压器局放监测原理图

功能特点

抗干扰能力强，监测数据准确：局放监测仪采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；并配有模拟数字混合滤波功能，实现强干扰环境下局部放电在线监测；

提供多种报警方式：当局放超标时，该监测仪及时通过网络主动向上一级管理设备发出报警信号；此时在监测仪的液晶显示器上显示出报警信息；

设备管理方便：站内数台监测设备可独立运行，数据分别记录，也可通过一条数据通讯总线利用1台计算机对多台设备统一管理，可随时增加监测装置，由一台后台计算机管理；

存储量大，数据备份方便：在数据保存周期不小于10分钟的情况下，可连续保存数据的时间不小于3个月，并且可随时利用笔记本或计算机通过网络上载数据，进行数据备份；

最大放电量、当前放电量、放电次数等局放参数的分析与计算，Q-Φ-t图、n-t图、Φ-t图等多种图形显示方式；

具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能；

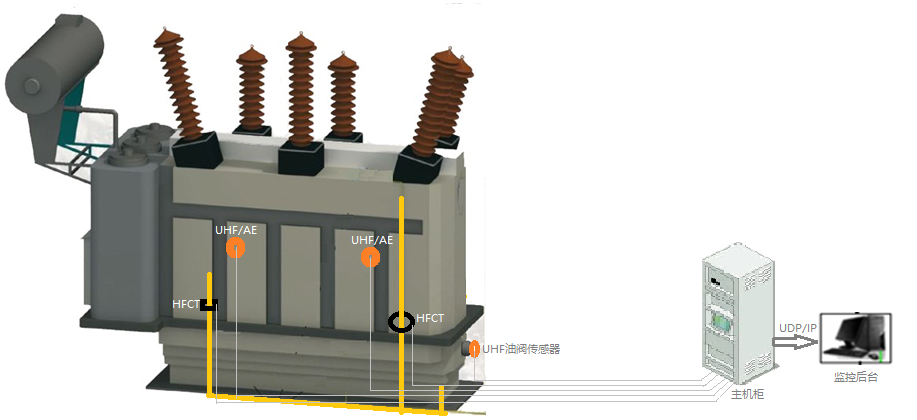

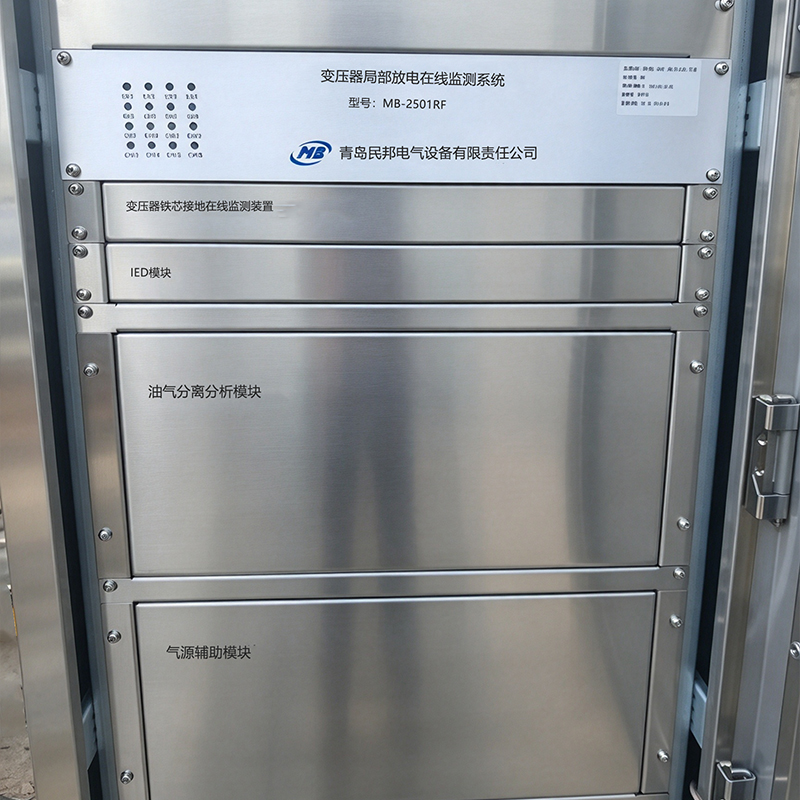

变压器局放在线监测系统

技术参数

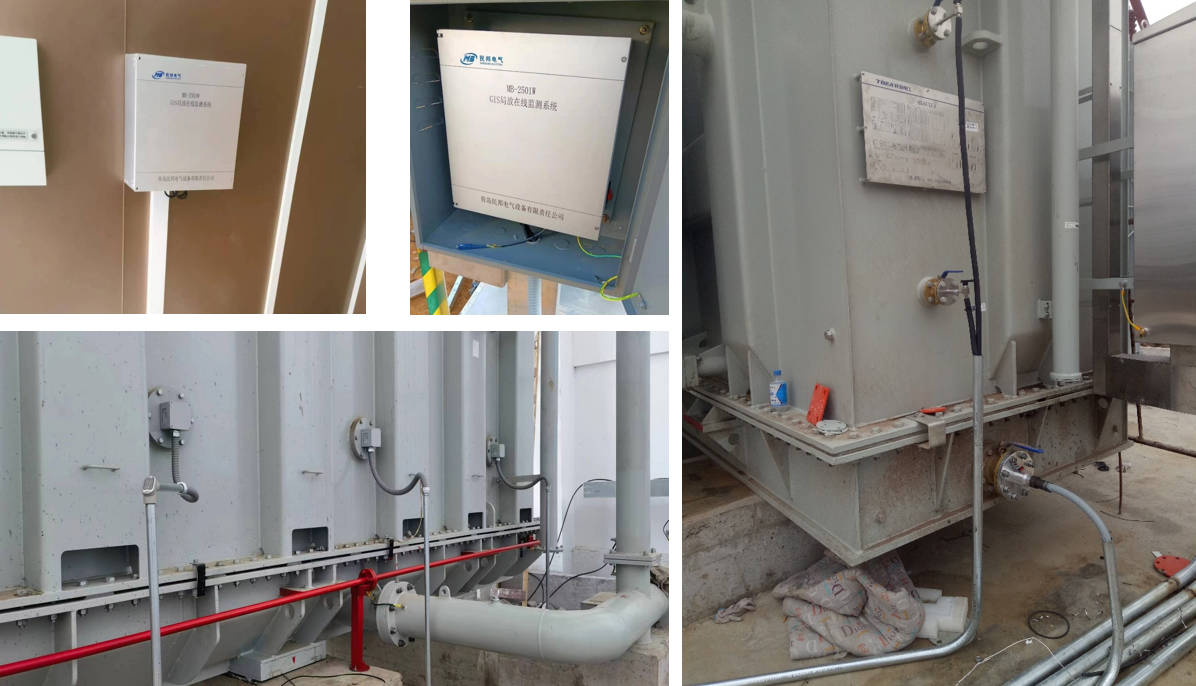

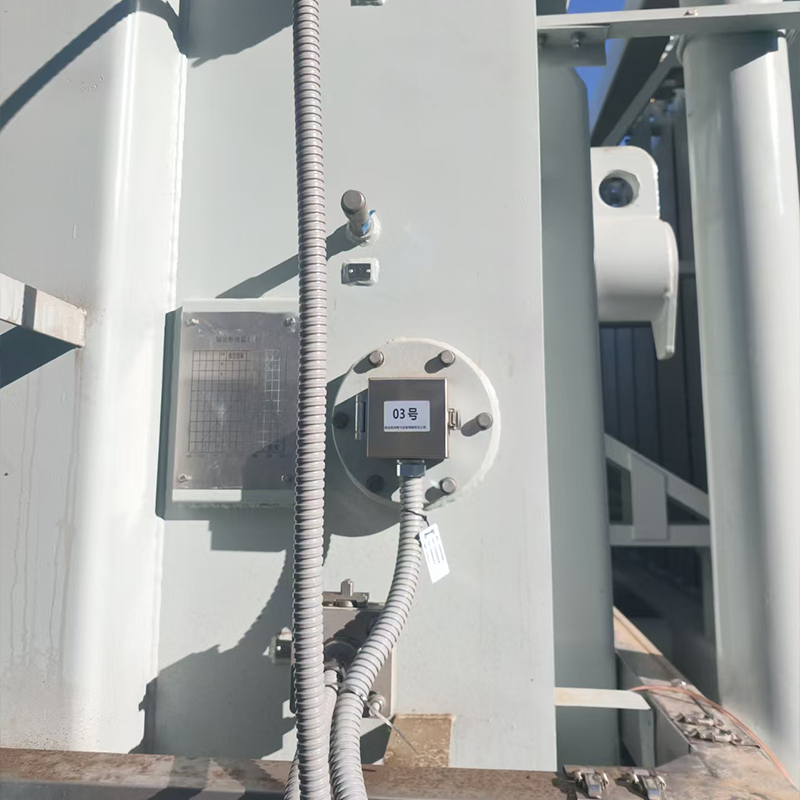

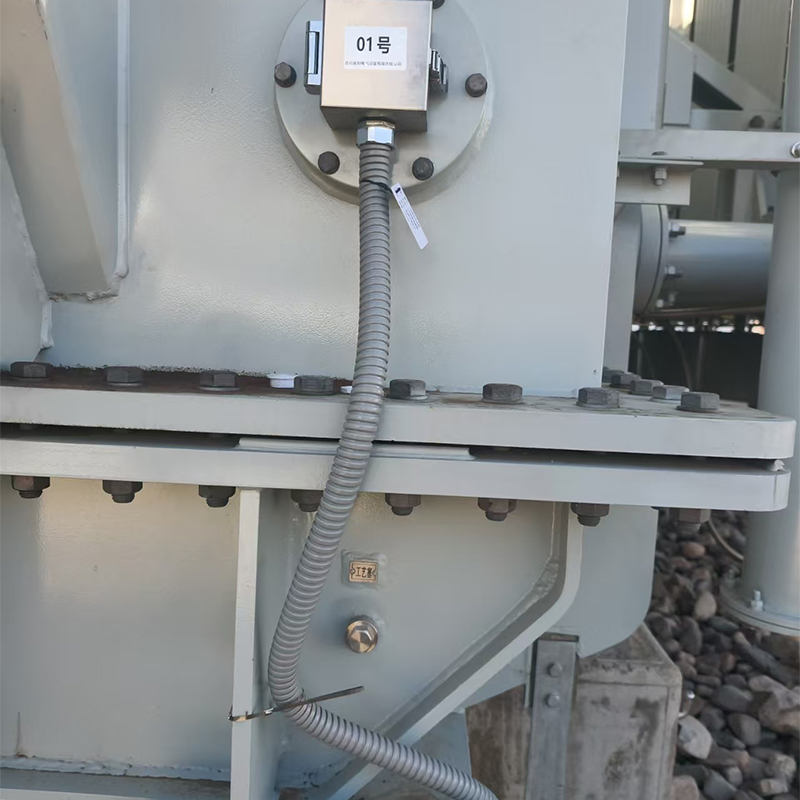

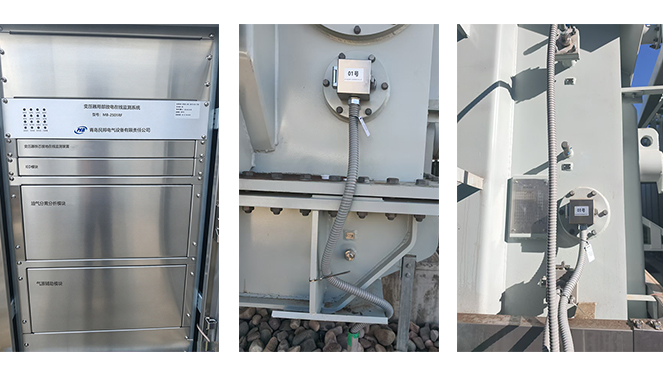

现场安装图
